用途说明
双金属温度计是采用双金属片为感温元件的一种测温仪表， 广泛用于机械、 化工、 轻纺、 制药、 食品、 船舶等生产过程中的测量和控制。WSSX系列能在工作温度达到或超过给定值时发出电信号，也可用来作为 温度调节系统内的电路接触开关。 防腐型采用全不锈钢材料， 适用于中性腐蚀液体和气体。

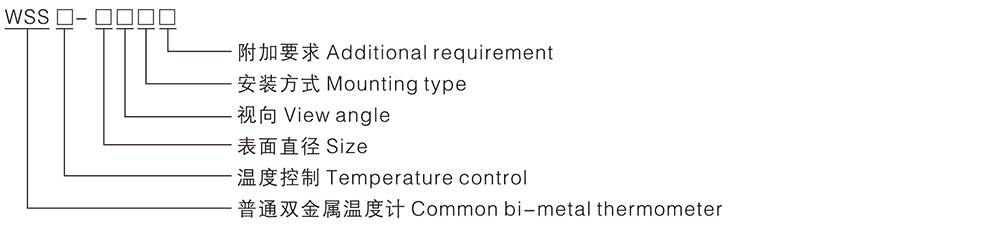

型号表示
主要技术指标
|
表面直径 (mm) |
代号 | 视向 | 代号 | 安装方式 | 代号 | 附加功能 | 代号 |
| 60 | 3 | 轴向 | 0 | 可动外螺纹 | 1 | 户外型 | J |
| 100 | 4 | 径向 | 1 | 可动内螺纹 | 2 | 三防 | F |
| 150 | 5 | 135° | 2 | 固定螺纹 | 3 | ||
| 111 | 4 | 万向 | 6 | ||||
| 161 | 5 | 万向 | 8 | 抽心式 |
| 型号 |
WS-71 WSX-71 WSS-301 WSS-311 WSS-321 |
WS-70 |
WSS-401 WSS-411 WSSX-401 WSSX-411 WSS-421 WSSX-421 |
WSS-401F WSS-411F WSSX-401F WSSX-411F WSS-421F WSSX-421F |
WSS-501 WSS-511 WSSX-501 WSSX-511 |
WSS-501F WSS-511 |
WSS-461 WSS-561 WSSX-461 WSS-481 WSS-581 WSSX-481(万向) |
| 测温范围 (℃) | -60~600各档 -60~600 veery lacss | ||||||
| 表面直径(mm) | Φ60 | Φ68 | Φ100 | Φ100 | Φ150 | Φ150 | Φ100、Φ150 |
| 保护套直径(mm) | Φ6 Φ8 Φ10 Φ12 | ||||||
| 插入深度(mm) | L=75~2000(可根据用户要求) | ||||||
| 表壳材质 | 铝壳/不锈钢壳 | 铝壳 | 铝壳 | 不锈钢壳 | 铝壳 | 不锈钢壳 | 不锈钢壳 |
| 视向形式 | 轴向、径向、135°、万向(代号8) | ||||||
| 安装方式 | 无固定装置，可动外螺纹，可动内螺纹，固定外螺纹，固定法夹，上下套螺丝，卡套螺丝M16×1.5，M27×2，G1/2，G3/4(可根据用户要求) | ||||||
| 技术参数 | 精度等级：±1.5%，触头容量：220V/1A(无感负载10VA) | ||||||

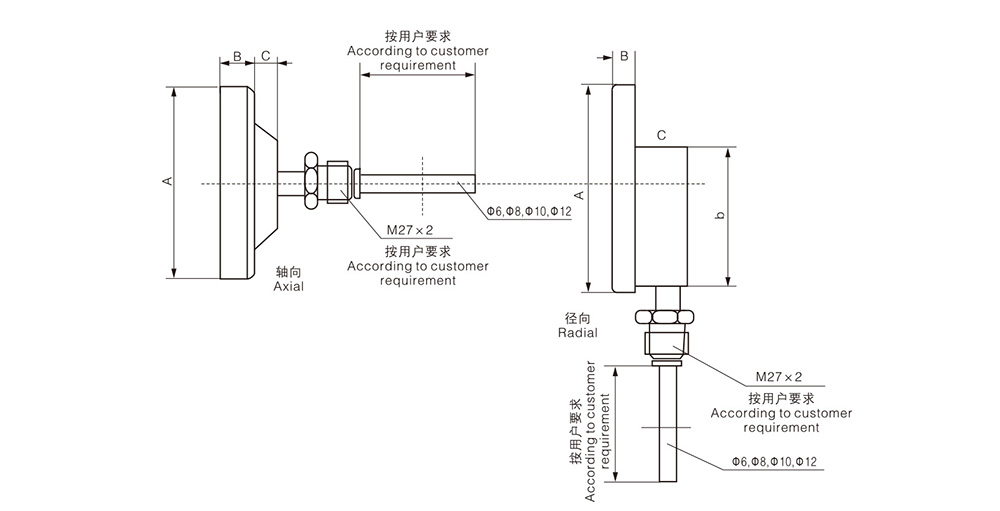

外形尺寸(单位：mm)
| 表壳材料 | A | B | C | D | 备注 |
| 铝壳 | Φ60 | 18 | 5 | 轴向 | |
| 18 | 30 | 47 | 径向 | ||
| Φ100 | 24 | 8 | 轴向 | ||
| 24 | 37 | 60 | 径向 | ||
| Φ150 | 21 | 8 | 轴向 | ||
| 21 | 38 | 65 | 径向 |
