产品概述

数字压力表是西安市仪器仪表工业公司自动化仪表一厂最新自主研发的专利产品。数字压力表是属智能型压力表，精度高、跟踪速度快、操作简单、工作可靠、具有自保功能、用户可放心使用。
该产品为全电子结构，采用美国进口16位CPU处理器，超强的抗干扰能力，极快的采样速度，编程采用浮点运算技术、运用数字滤波技术、看门狗技术等。传感器采用进口硅压阻芯片。保证精度高、低漂移、工作可靠、防腐蚀、耐振动、抗冲击、 寿命长、 具有自保功能。

主要技术参数

1、压力范围：0～35kPa，0～3MPa，0～5MPa，0～50MPa。
2、电源电压：交流220V。
3、输出信号：压力大于上限值时，上限指示灯亮，蜂鸣器响，输出继电器J1动作。压力小于下限值时，下限指示灯亮，输出继电器J2动作。压力信号以 0-5V，4-20mA直流变送输出。
4、精度等级0.2%。
5、继电器负载能力：～220V/3A。

产品用途

该数字压力表是集压力测量显示、按点控制和变送输出为一体的测控产品。可直接安装于现场或试验控制台，对与不锈钢兼容的各种液体、气体等介质的压力进行测量和控制。

数字压力表操作说明

AH表示压力上限，AL表示压力下限，AHH表示满量程，ALL表示最小量程，Abc指设置进入上下限调整程序的提示。
1.通过接线插头，将交流220V（或直流24V）电源接通。
2.电源接通后，仪表进入测量状态，数码管显示"0000"数据，工作指示灯亮。
3.按住确认"键，小于2秒，进入查看程序。然后每按一下"确认"键，依次显示：
AH：表示压力上限；
压力上限具体设定值；
AL：表示压力下限；

压力下限具体设定值；

AHH：满量程（******量程）值；
满量程（******量程）具体数值；
ALL：起始压力； 起始压力具体数值；
4 修改上、下限报警数据具体步骤：
① 长时间（大于2秒）按"确认"键不放。
② 放开"确认"键后，数码管显示"Abc"，进入上下限调整程序，"调试"指示灯亮。
③ 再次按"确认"键，显示"0000"，此时用"加"、"减"、"移位"键输入"1111"密码，后按"确认"键。
④ 然后用"加"、"减"、"移位"键调整AH（设定压力上限），AL（设定压力下限）后，用"确认"键保存设定值，并进入测试状态，"工作"指示灯亮。
注：若在调整程序中，长时间（约10秒）没有按键被按下，或是直接按下"复位"键，则直接跳回测试状态，且设定值不会被保存。
5. ******量程AHH和起始压力ALL由厂方设定，无法更改。

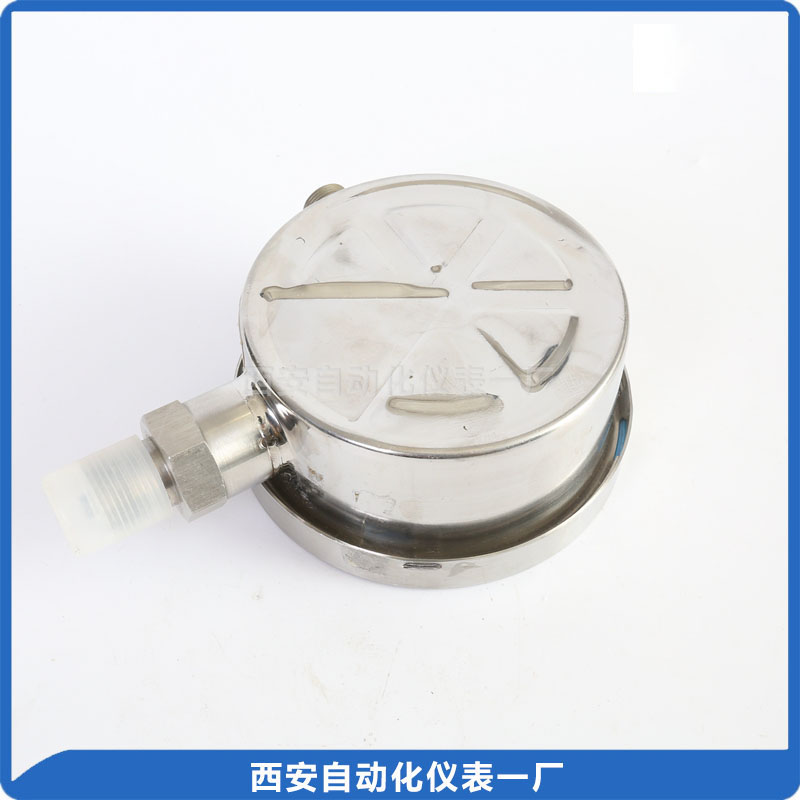

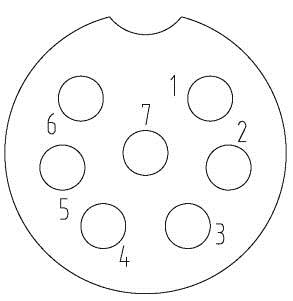

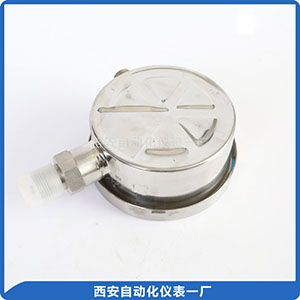

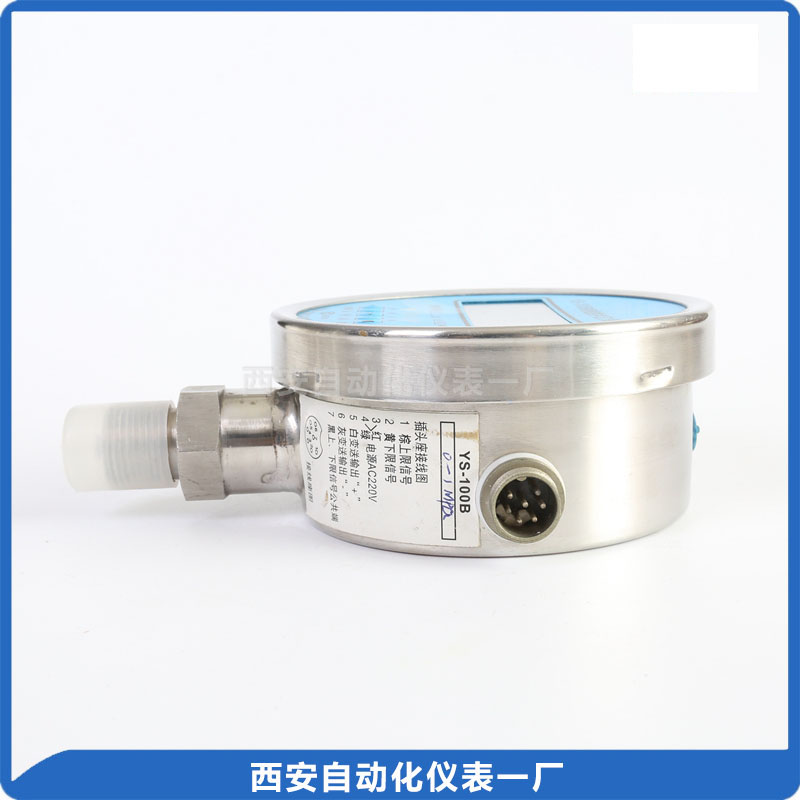

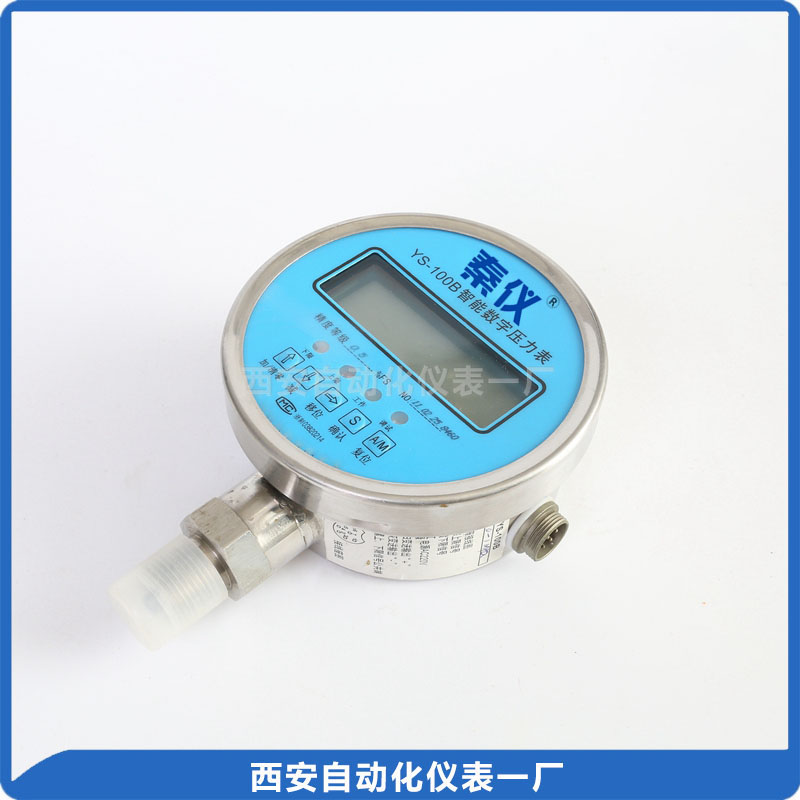

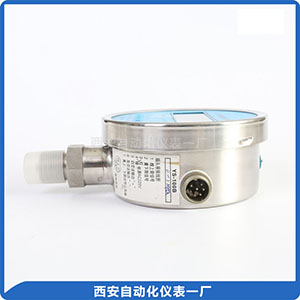

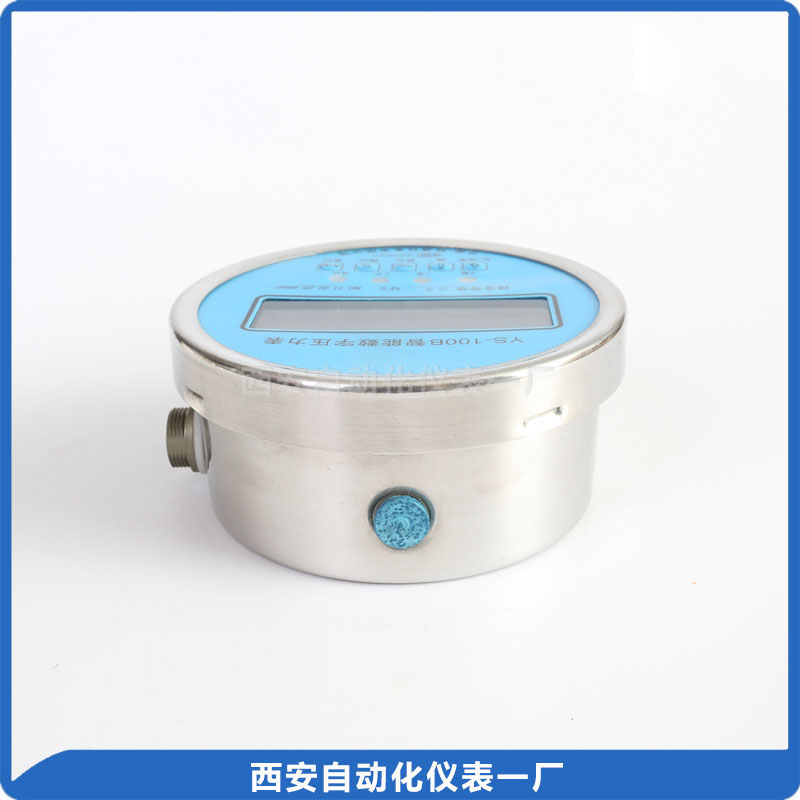

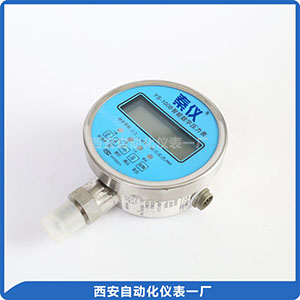

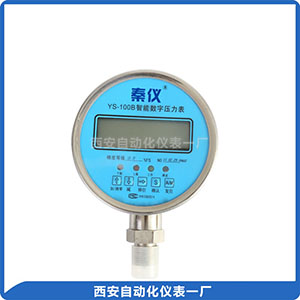

数字压力表外形及接线方式

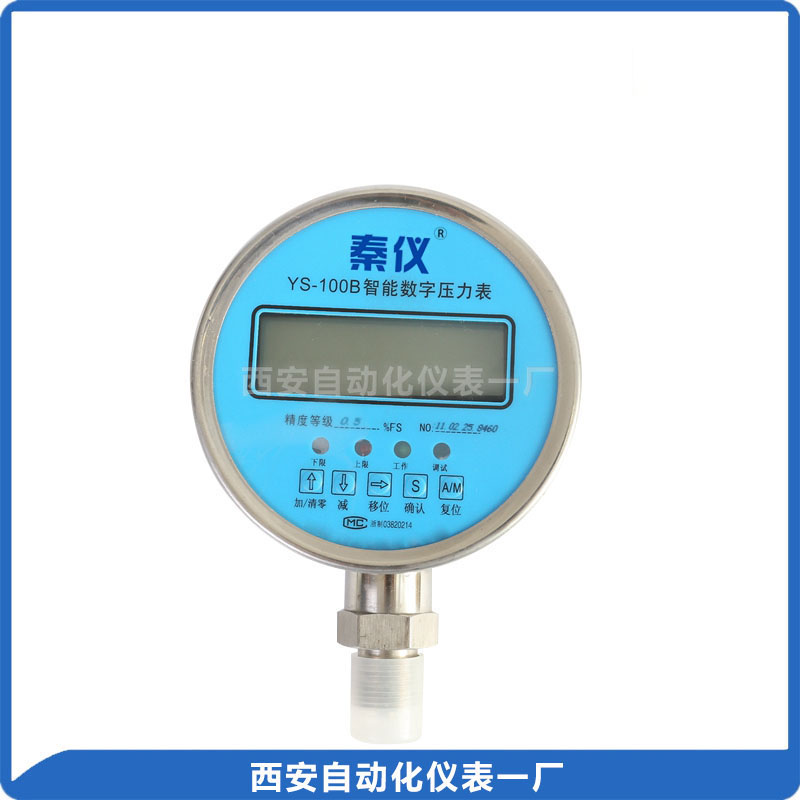

四个指示灯：
工作指示灯
调试指示灯
上限报警指示灯
下限报警指示灯

五个按钮：
确认按钮
移位按钮
减(-)按钮
加(+)按钮
复位按钮
