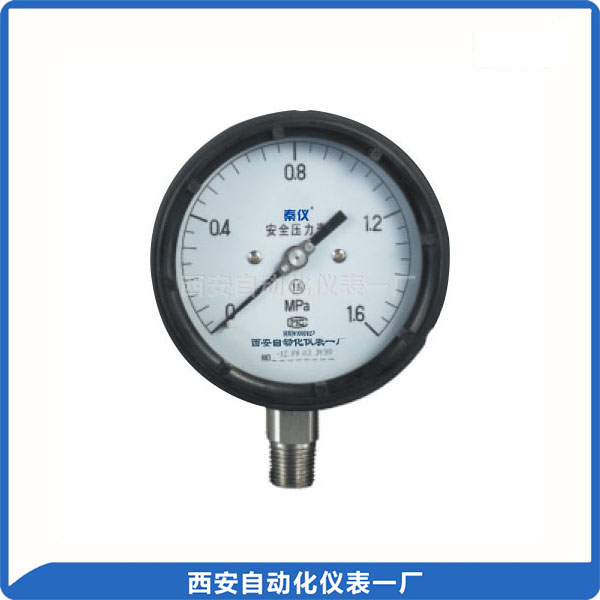

产品概述：
此仪表广泛应用于石油、化工、食品、饮料、制冷等生产过程中，被测介质及环境条件对仪表要求都非常苛
刻的地方使用。
本仪表具有坚固的带有安全隔板的卸压后盖的外壳。
规格选型
| ① | 基本型号 |
| YQS | 标准型工业过程安全压力表 |
| YQSN | 耐震型安全压力表 |
| YQSF | 不锈钢防腐型安全压力表 |
| YQSFN | 不锈钢防腐耐震型安全压力表 |
| ② | 外径 |
| 150 | φ150mm |
| ③ | 安装方式 |
| 无标注 | 径向直接安装 |
| Z | 偏心轴向安装 |
| ④ | 量程 |
| -0.1-0~-0.1-2.4MPa，0-0.1~0-60MPa | |
| ⑤ | 连接螺纹 |
| M20 | 20×1.5 |
| Z12 | NPT1/2 |
| T00 | 特殊螺纹 Special connect |
| ⑥ | 附加项 |
| SBD | 安全双层玻璃 |
| SBB | 有机玻璃 |
| SYF | 充氟油 |
| FWP | 带不锈钢位号 |
| F | 配隔膜体、过压保护器、散热器 |
技术参数
执行标准：GB/T1226-2001
仪表直径：φ150(mm)
精度等级：1.6%(可选1%)
测量范围：-0.1-0~-0.1-2.4MPa，0-0.1~0-60MPa
防护等级：IP65
工作环境温度：-20~60℃
工作介质温度：≤100℃，但精度受温度影响，
度 每 变温化40℃，精度变化1.5%。
仪表外壳：酚醛壳(聚丙烯)黑色带有安全隔爆层和
安全卸压后盖表壳，可做后带边直接固定。
卸压片：耐油橡胶
充油塞：耐油橡胶
仪表接头：SUS304(可选SUS316)
波 登 管：铜合金、SUS316
管接头焊接方式：锡焊、银焊、氩弧
焊
仪表机芯：SUS304
仪表玻璃：有机玻璃(可选防爆双层安全玻璃)
表 针：调零表针 黑色 铝
表 盘：铝 底白黑刻度字 PMa(可选bar/psi......
)
连接方式：M20×1.5或约定的特殊要求
工作压力及使用范围
静压：3/4X满量程
动压：2/3X满量程
瞬时：1.3X满量程

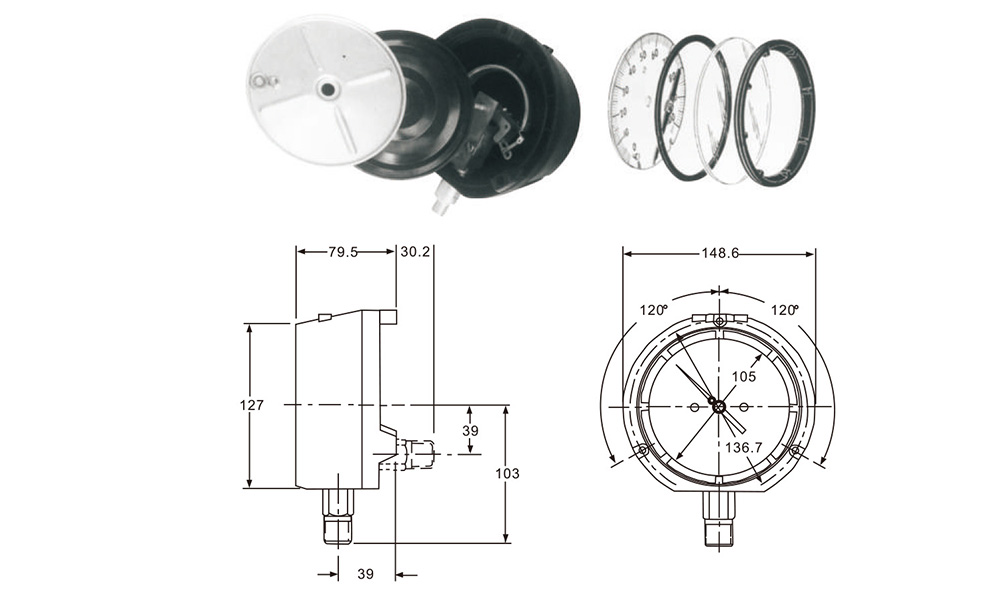

外形尺寸
