YPF膜片压力表

15389297812

产品展示

产品参数 Details

用途说明

膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。

结构原理

仪表由测量系统(包括接头、法兰、膜片)、传动机构、指示装置和壳组成。
在被测介质的压力作用下，仪表的弹性元件(膜片)产生与压力大小成正比的弹性变形— 位移，借助连杆经传动机构放大，由指示装置指示被测压力值。

产品参数

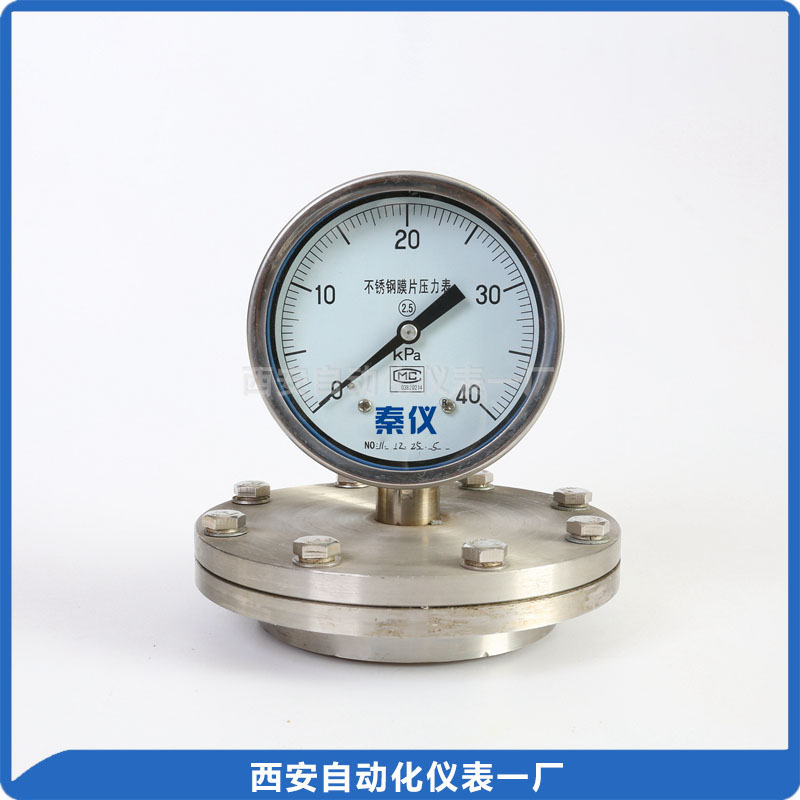

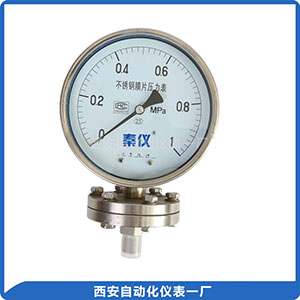

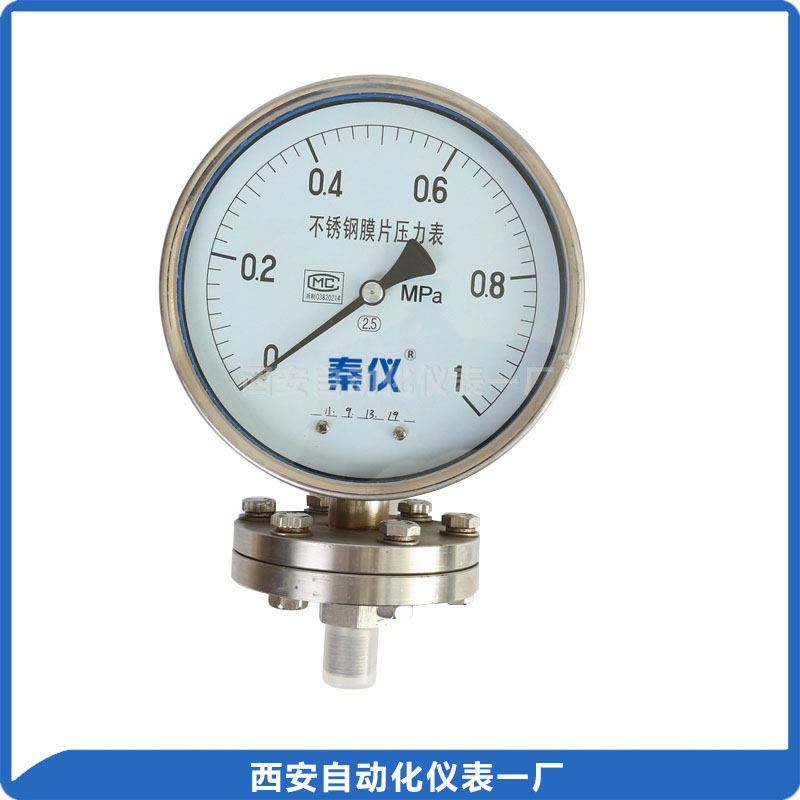

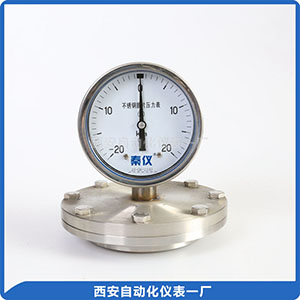

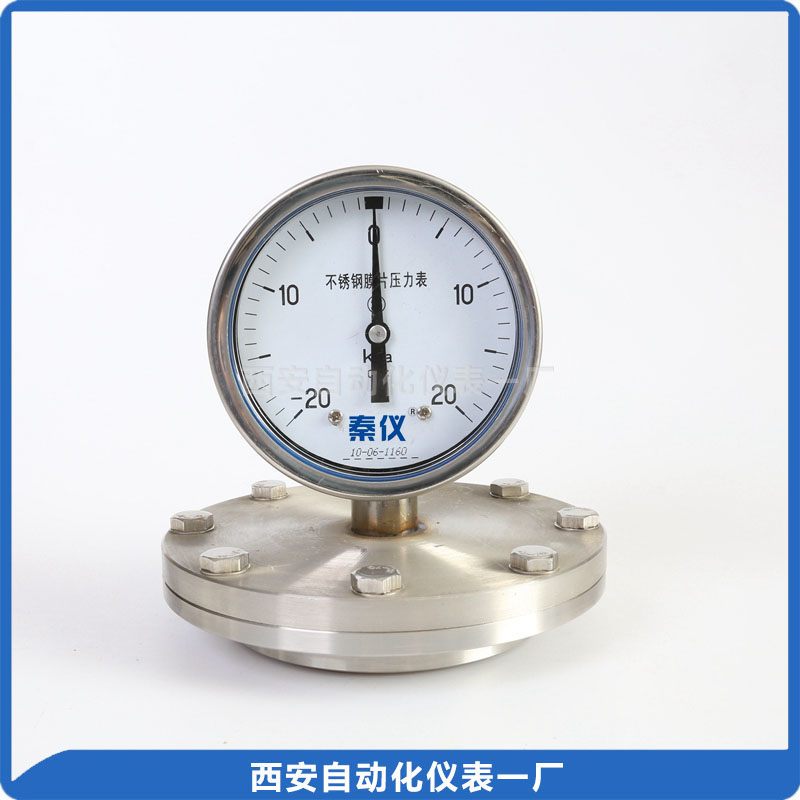

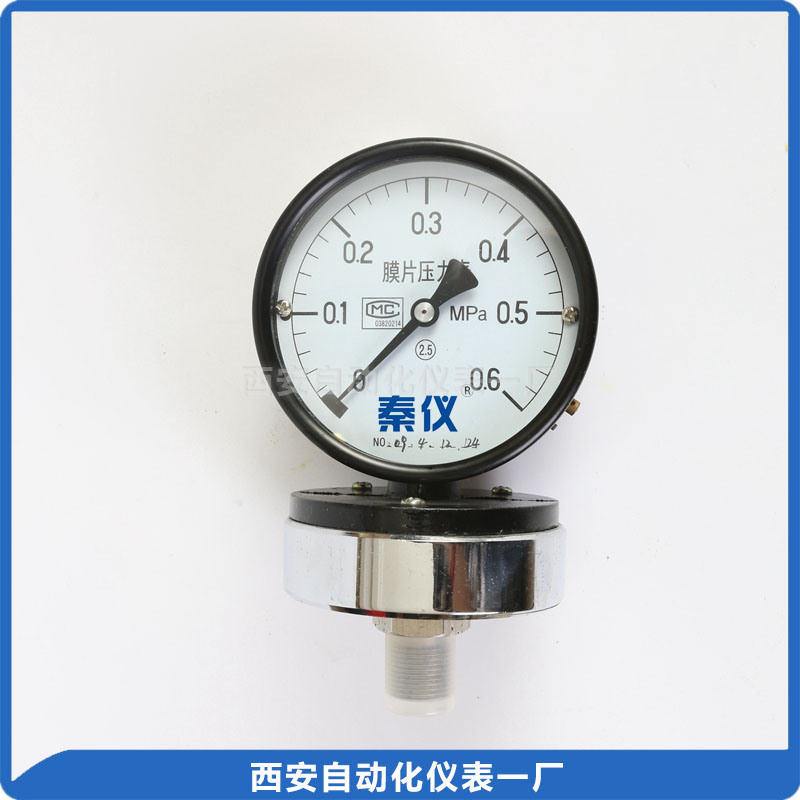

类型	耐蚀型膜片压力表，M201.5外螺纹接口(YPF-A) 耐蚀型不锈钢膜片压力表M201.5外螺纹接口(YPF-B) 耐蚀型法兰不锈钢膜片压力表(YPF-BF)
测量范围	0~0.06, 0~0.1, 0~0.16, 0~0.25,0~0.4. 0~0.6, 0~1, 0~1.6,0~2.5MPa, -0.1~0, -0.1~0.06, -0.1~0.15,-0.1~0.3, -0.1~0.5, -0.1~0.9MPa, -0.1~1.5, -0.1~2.4MPa 0~1.6, 0~2.5, 0~4, 0~6, 0~10,0~16, 0~25, 0~40KPa, -1.6~0,-2.5~0, -4~0, -6~0, -10~0,-16~0, -25~0, -40~0KPa, -0.8~0.8,-1.2~1.2, -2~2, -3~3, -5~5, -8~8,-12~12, -20~20KPa
压力单位	Mpa KPa
精度等级	2.5%
壳体材料	铸铝 ( YPF-A)，不锈钢(YPF-B and YPF-BF)
膜片材料	Cr 15Ni7Mo(PH15-7Mo) 316L(≤25Kpa)
密封垫圈	丁腈橡胶NBR ( YPF-A)，聚四氟乙烯PTPE (YPF-B and YPF-BF)
接头	不锈钢
安装方式	垂直安装
螺纹	M20*1.5其他螺纹可定制
防护等级	Ip65
环境温度及相对湿度	- 40~70°C,≤90%
温度影响	使用温度偏离20±5℃时，其温度附加误差不大于0.04% /℃。
表径	100mm 150mm
